Máy quay ép ống cống BIDI

Công nghệ rung ép quay hai chiều ngày càng được ưa chuộng, và dần dần thay thế công nghệ ly tâm truyền thống trong sản xuất ống cống. Mẫu máy quay ép cống BIDI của Besser vì vậy rất phổ biến vì nó có thể giúp bạn sản xuất cống bê tông một cách rất hiệu quả.

Mẫu máy quay ép cống BIDI thế hệ mới của Besser mang tên Advantage, được trang bị hệ thống quay nén lõi hai chiều độc quyền, và được dùng để sản xuất ống cống bê tông tròn với chất lượng rất cao và ổn định, cùng với độ gắn kết bê tông cốt thép và độ nén chặt cao. Máy có các model khác nhau cho phép sản xuất ống cống đường kính từ 200mm đến 2100mm, dài 3,5 mét. Máy có thể sản xuất 30 ống cống một giờ (đường kính 1000mm, dài 2,5m), đem lại hiệu quả kinh tế lớn cho nhà đầu tư.

Ưu điểm

  • Thiết kế khung máy độc đáo cho phép cấp liệu từ mọi hướng
  • Thân thiện với người sử dụng, dễ dàng bảo dưỡng định kỳ, thay khuôn nhanh chóng, vệ sinh máy cũng nhanh hơn bởi vì có ít bê tong rơi vãi hơn.
  • Vỏ bọc hầm bằng sắt giúp lắp đặt nhanh hơn.
  • Cho ra các cống bê tông với độ bám dính tuyệt vời giữa bê tông và cốt thép, độ nén của bê tông cao và ngoại hình của cống rất đẹp.
  • Máy hoạt động ổn định, sản phẩm đồng đều về chiều dài, khớp nối chính xác và chất lượng rất cao.

Thông số kỹ thuật

Khả năng sản xuất

Đường kính cống

12” tới 60” (300 mm – 1500 mm)

Chiều dài cống

1’ tới 8’ (0.3 m – 2.5 m)

Thông số chính của máy

Dung tích phễu nạp liệu

4.6 cu yd (3.5 m3)

Băng tải cấp liệu

Dẫn động thủy lực( tốc độ có thể điều chỉnh)

Tốc độ quay lớn nhất của thiết bị tạo miệng loe

18 RPM

Tần số rung động của thiết bị tạo miệng loe

3600 RPM rung theo chiều thẳng đứng, dẫn động bằng thủy lực.

Hệ thống truyền động đầu quay

Công suất motor chính

200 hp (149 kW); 3600 RPM (60 Hz) hoặc 3000 RPM (50 Hz )

Tốc độ quay của trục truyền động

75 tới 375 RPM

Nguồn thủy lực

Công suất nguồn thủy lực

50 hp (37 kW)

Dung tích tank chứa dầu thủy lực

200 gal (757 l)

Main Lift Rams

đường kính 3-1/4” (83 mm)

Kích thước ngoài của máy

Dài x Rộng x Cao: 12’ x 12’ x 29’ 8” (3.7 m x 3.7 m x 9 m)





Bộ phận quay & cấp liệu

Bộ phận quay & cấp liệu

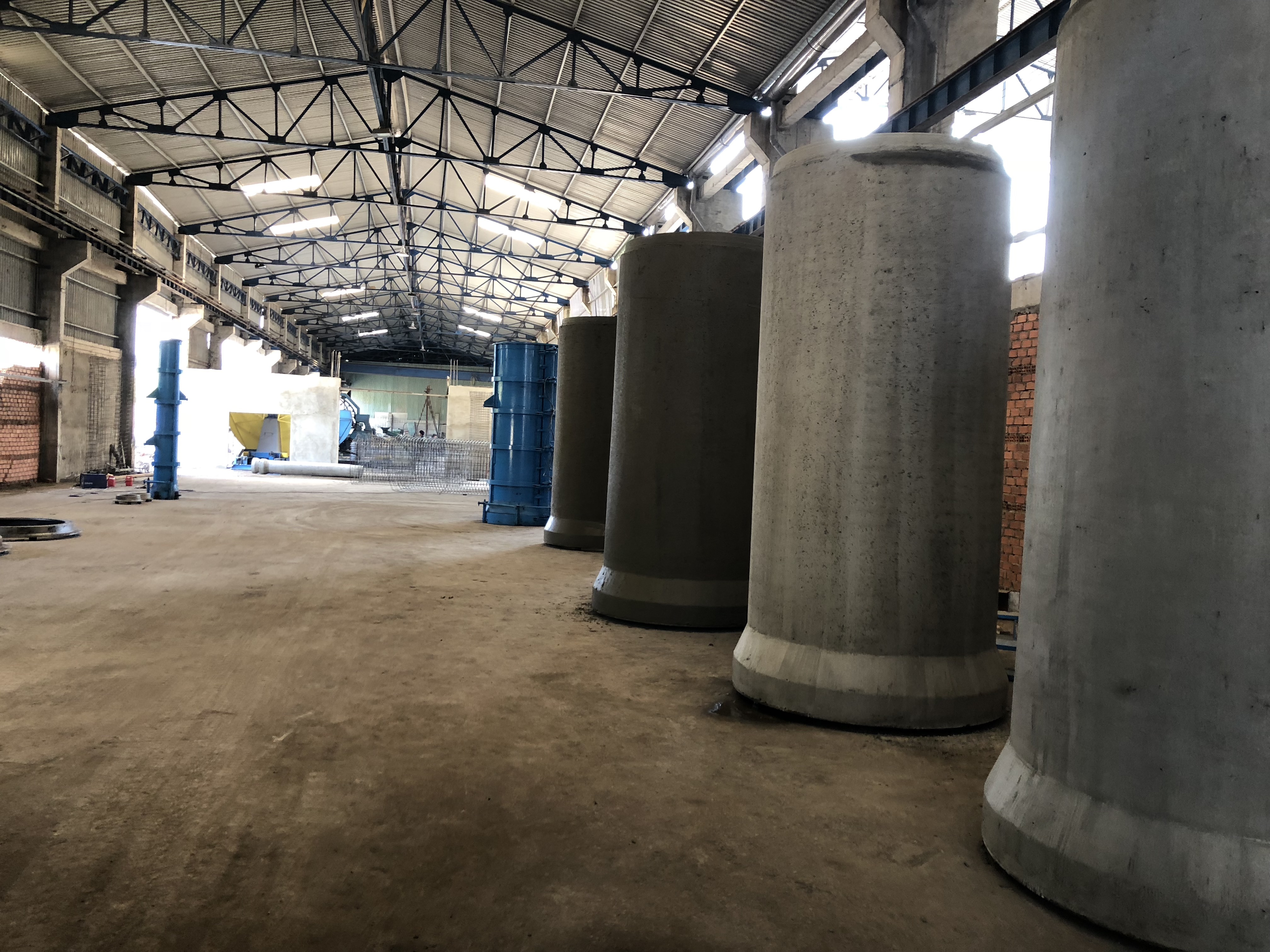

Ống cống sau khi sản xuất

Ống cống sau khi sản xuất

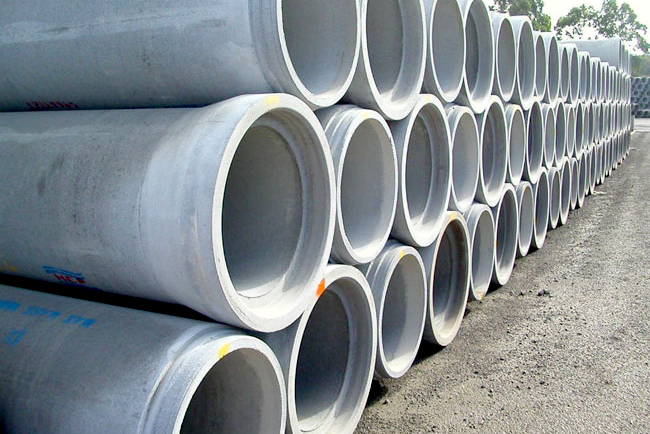

Ống cống ở bãi dưỡng

Ống cống ở bãi dưỡng

Chất lượng cao là đặc trưng của các máy của hãng Besser. Các chuyên gia tay nghề cao của Besser tại Sioux City, Iowa luôn tuân thủ nghiêm ngặt các quy trình chất lượng trong các khâu thiết kế, chế tạo, lắp ráp và thử nghiệm thiết bị. Tất cả các thiết bị của Besser đều được chế tạo với độ chính xác cao, đảm bảo chất lượng luôn ổn định. Vì vậy các máy sản xuất cống Besser đều là những máy hiện đại, dễ sử dụng, năng suất cao nhưng vẫn giữ lại những cơ cấu và quy trình sản xuất đã được chọn lọc và thử thách với thời gian.

Cấu hình khung mang tính đổi mới dạng ba chân trụ cho phép cấp liệu vào phễu chứa bê tông từ phía sau hay từ bất cứ bên cạnh nào trong khi sàn công tác rộng cho phép tiếp cận tất cả các bộ phận chủ yếu để bảo trì. Máy thế hệ mới cho phép sản xuất các loại mối nối cống tròn, từ loại miệng thẳng nối bằng vữa, matit, gioăng dẹt cho đến loại nối với gioăng tròn, co khe chìm hay gioăng chữ D, gioăng ép, gioăng đơn hay kép,... Cống có cốt thép hay không có cốt thép, thành mỏng hay dày, miệng cống ngầm hay các khúc nối đều sản xuất được. Với khả năng thay đổi chiều dài cống, các sản phẩm dài ngắn khác nhau có thể được sản xuất lẫn trong cùng một ca.

Độ bền cũng là một yếu tố quan trọng đem lại năng suất cao cho máy BIDI thế hệ Advantage. Khung thép hàn của máy được chế tạo từ các hộp thép cường lực cao có gia cố gân trong. Bộ khung máy được thiết kế bằng chương trình phân tích cấu kiện qua máy tính “ finite element analysis” (FEA) để đảm bảo độ bền vững cao. Các trụ thép bao bọc cho các xy-lanh và các đương thủy lực, đường điện quan trọng, trong khi kết cấu ba chân cho phép dễ dàng tiếp cận các bộ phận để bảo dưỡng và vệ sinh máy. Thiết kê của máy loại trừ hầu hết các điểm có thể tích tụ bê tông, các nắp đậy được tăng cường để loại bỏ phế liệu, bảo vệ các bộ phận máy. Hệ thống bạc ống dẫn hướng trục truyền động đầu quay và trục nâng hạ bàn cấp liệu không phải bôi mỡ làm giảm thời gian bảo dưỡng máy và giữ cho không gian làm việc sạch sẽ.

Quy trình sản xuất ống cống bằng công nghệ rung ép quay 2 chiều
